Bieten Sie Lösungen für intelligente Paketschließfächer an

Schließfach-Steuerplatine

1. Für die Netzwerkkommunikation. Übertragen Sie TCP/IP-Befehle (vom PC) in das 485-Format (zur CU).

2. Offen entwickelt, Sie können die Software ganz nach Ihren Wünschen gestalten.

3. Unterstützen Sie die Vernetzung.

4. Kann mit Computer, Pad und Raspberry Pi zusammenarbeiten.

5. Funktioniert gut unter iOS, Windows und Linux.

6. Geeignet für mehrere Anwendungen: Paketzustellungsschließfach, öffentliches Lagerschließfach usw.

7. Hochwertige Module, die stabil arbeiten.

8. Betriebstemperatur: -25 °C bis 65 °C.

9, mit Schutzbox, Staubschutz.

  • Facebook
  • YouTube
  • Pinterest

PRODUKTPARAMETER

Produktname

Schlau   Schließfach-Steuerplatine

Modell

KR-CU

Marke

KERONG

Dimension der Schutzschale

L200*W140*H15mm

Substratmaterial

FR4

Material der Schutzhülle

ABS

Mikroprozessormodul

STM8S103K3T6 QFP32(P0.8mmBS7*7mm)

Connector-Modell

RJ45, 8P8C

Oberflächenbehandlung

Stromspannung

Bleifreies Zinnspritzen

DC 12V~24V

Standby-Stromverbrauch

60mA

Dynamischer Stromverbrauch

200mA~3000mA

Arbeitstemperatur

Arbeitsleben

-25℃ ~ +65℃

500000 times

PRODUKTBESCHREIBUNG

指示示意图 - CU(1).jpg

1 : Schlösser anschließen, Schlösser mit Strom versorgen und Zustand des Schlosses erkennen (offen/geschlossen);

2: Anschluss von IR und LED-Licht; IR zur Überprüfung, ob das Schließfach leer ist oder nicht; LED-Licht zur Beleuchtung des Schließfachs, wenn das Schloss geöffnet ist;

3: Anschluss einer IR-Rückmeldeleuchte (zweifarbig); die Leuchte kann auf jedes einzelne Schließfach erweitert werden. Ist das Schließfach leer, leuchtet die Leuchte grün; ist das Schließfach belegt, leuchtet die Leuchte rot.

4: Anschluss einer Schloss-Rückmeldeleuchte; die Leuchte kann auf jedes einzelne Schließfach erweitert werden, um anzuzeigen, ob das Schloss geschlossen ist oder nicht. Schloss geöffnet, Licht geht an; Schloss geschlossen, Licht geht aus.

locker control board

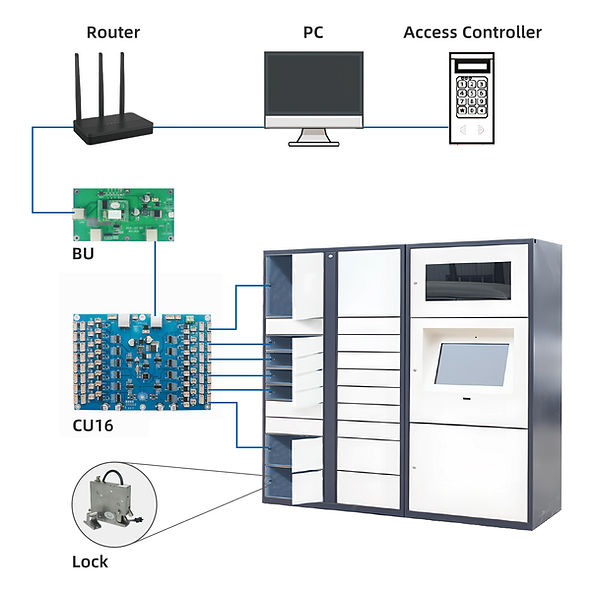

Computer: Mit Software zur Verwaltung aller Teile.

Router: Internet bereitstellen.

BU: Basiseinheit. Wird für die Netzwerkkommunikation verwendet. Überträgt TCP/IP-Befehle (vom PC) ins 485-Format (zur CU).

CU: Steuereinheit. Empfangen Sie den Befehl von BU/PC und senden Sie ihn an das Schloss. Erhalten Sie Feedback vom Schloss und senden Sie es an BU/PC.

Infrarot-Streifen: Infrarotsensor (optional). Anschluss an die Zentrale. Überprüft den Zustand des Schließfachs (leer oder belegt) und meldet ihn an die Zentrale. Licht bei geöffneten Schließfächern.

Sperren : mit Verriegelungserkennung. Entsperren nach Empfang des Befehls von der CU. Senden Sie den Sperrstatus (gesperrt oder nicht) an die CU.

运行示意图 TCPIP版 CU16.jpg
